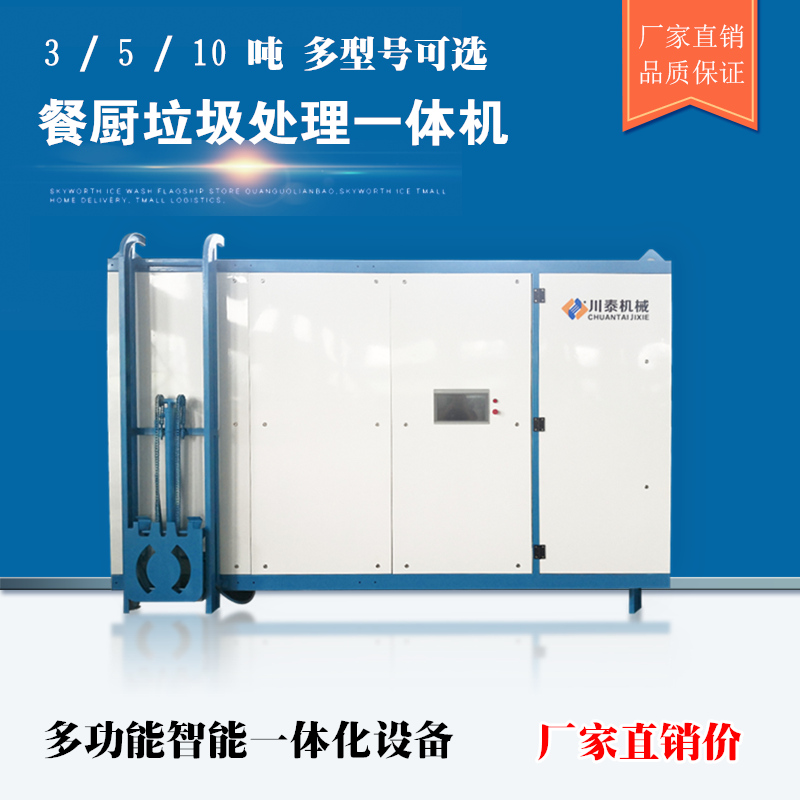

餐廚垃圾處理設備
工程項目：餐廚垃圾無害化處理與資源化利用**噸/天工程。
加工工藝：采用“機械分選+破碎壓榨+油水分離+污水處理”工藝投資***萬元。
施工周期：兩個月。
項目影響。
環境效益：每天處理餐廚垃圾處理設備100噸，污水達標排放；
社會：實現餐廚垃圾的“三化”，杜絕地溝油；
經濟效益：將餐廚轉化為高附加值產品，取得了可觀的經濟效益。
加工過程：采用“機械分選+破碎壓榨+油水分離+污水處理”工藝。
該系統包括：物料收集系統，分選系統，破碎系統，壓榨脫水系統，油水分離系統，污水處理系統。
餐廚垃圾處理設備的資源化處理。
餐廚垃圾處理設備專用收運車將收集的餐廚垃圾處理設備送入集料系統，并通過分揀系統將餐廚垃圾處理設備中的瓶子、塑料、陶瓷等無機雜物進行分類，將殘留物送至破碎機進行粉碎，粉碎后的物料粒徑約20-30mm，粉碎后的物料送至螺旋壓榨機進行脫水處理，脫水后的固體物料送至養殖黑水蠅。由螺旋壓榨機分離出的油水混合物進入污水收集池，油水通過油水分離器分離得到粗油和污水，并回收粗油。而且廢水中仍然含有大量的有機物，
餐廚垃圾處理設備由收集倉瀝水后，送到分揀平臺緩慢推進，先用磁選鐵裝置選出其中的金屬制品，再用人工將其中的包裝袋、酒瓶、瓷器、玻璃制品等無機物選出來，以提高餐廚垃圾處理設備的有機質含量，保證養殖黑水虻的成活率，同時確保后臺設備的正常運行。
通過輸送帶將分揀后的餐廚垃圾送至破碎機破碎，破碎后的物料粒徑約為20~30mm，破碎后的顆粒越小，后端出油越多，脫水率也越高，干渣含水率越低，便于運輸和利用。
經輸送式壓榨脫水機將破碎的餐廚垃圾輸送到壓榨脫水機內，通過螺旋壓榨脫水進行固液分離，脫水后的干渣含水率約60%，手握緊不出水，該含水率可滿足黑水虻培養條件。
螺旋式壓榨機是以物理擠壓方式脫水的設備，它由傳動系統、進料箱、螺旋絞龍、篩網、氣動阻料裝置、集水槽、機架等部分組成，餐廚垃圾由進料箱進入設備，在螺旋絞龍的輸送下進行逐級遞進壓力擠壓，多余的水分通過篩網由出液口排出，餐廚垃圾在螺旋式絞龍的繼續輸送下，頂開阻料裝置由出料口排出設備。本公司生產的螺旋壓榨機經過數百次精確的理論推導計算和實驗檢驗，總結了眾多用戶多年使用效果反饋，全面升級成一系列成熟設備，對客戶不同的待脫水物料進行精確分析，采用不同的技術參數，真正做到低能耗、高產量、低水分，實現物料的二次循環利用，節約大量加工成本。
旋壓式脫水機的脫水分為兩個階段。利用螺旋絞龍脫水，螺旋絞龍分三個傳送段，壓縮段和出料段，傳送段保證餐廚垃圾順利進入設備，脫水段用螺旋葉片螺距和螺旋內徑分別減小，從而使傳送段空間逐步變小，由于傳送段不斷減小對物料形成壓力，迫使餐廚垃圾體積縮小并壓榨出水；第二階段用阻料裝置脫水，當餐廚垃圾進入螺旋絞龍出料段時，螺旋絞龍對物料施加軸向推力，使其出料口產生壓力，而氣壓裝置加壓的阻料裝置對即將推出的餐廚垃圾施加反作用力，使餐廚垃圾形成擠壓，使餐廚垃圾進入第二階段脫水。
集料倉、壓榨脫水機過濾油水混合物，經增壓泵送入廚余油水分離機進行油水分離，提取油后再賣給專業油脂回收公司。
油、水分離器先加熱油、水混合物，因?yàn)橛偷谋戎乇人p，故油會浮在水的表面，油脂通過油、水分離器上端的排油口排出，同時油、水分離器頂部設有刮板，可將不能排出的油脂慢慢刮出，提高出油率，使污水經下部排油口進入污水處理系統。
當油水混合物進入氣浮式油水分離器箱體后，安裝在進水口的不銹鋼隔渣箱會自動變粗，變大。
微粒雜物自動隔離，污水經孔板、斜板后進入氣浮區，微粒顆粒發生器產生的微小氣泡，由于表面張力作用，在浮動過程中，由微粒顆粒發生器產生的超細氣泡，在浮動過程中，大部分乳化油從水中分解出來，水中的微粒雜質和油脂粘在微粒氣泡上，浮至水面，由自動刮油機刮取集油槽，由排油管排放設備排放，不含油的污水從下端排水管排放。
疊螺機二次脫水裝置。
餐廚垃圾處理設備油水分離器
經油、水分離器和空氣浮選機刮取的浮渣含水率極高，不能直接使用和輸送，而且這些浮渣經螺旋壓榨脫水機擠壓漏出，因此顆粒很小，不能用浮選機進行二次脫水，因此選用疊螺機將這些浮渣進行脫水，再用于黑水蠅養殖。
脫水機組的疊螺體是由兩個固定環和游動環相互疊放，螺旋軸貫穿其中形成的過濾裝置，前段為濃縮部，后段為脫水部。固定與移動環間的過濾縫隙及螺旋軸的螺距由濃縮部逐漸減小至脫水部。螺桿的旋轉，推動殘?jiān)鼜臐饪s部排出，同時又不斷帶動游動的環來清理濾縫，防止堵塞。
疊螺旋式污泥脫水機巧妙地采用了多環多片自動清洗過濾技術，取代了傳統的濾網過濾自行清洗。
過濾器技術保證了脫水機連續穩定的分離效果，通過改變螺桿直徑和螺距而產生強力擠壓。
通過固定環與游動環之間的微小間隙，實現殘?jiān)臄D壓脫水。
廢水處理系統
在油脂萃取后的污水中含有大量的細渣、淀粉等，COD、BOD、氨氮嚴重超標，無法排出，必須進行專門的污水處理，下面按照污水處理步驟一一介紹。
廢水先進入氣浮機，經過加藥反應的污水進入氣浮機混合區，與釋放出來的溶氣液接觸，使絮凝物粘附在細小氣泡上，再進入氣浮區。在氣浮力的作用下，絮凝體浮向水面形成浮渣，下層清水通過集水器留到清水池后，部分回流作溶氣使用，剩余清水通過溢流口流出。當浮渣在氣浮池表面形成一定厚度后，由刮沫器刮入氣浮機污泥池中排出，達到凈化污水的效果。
